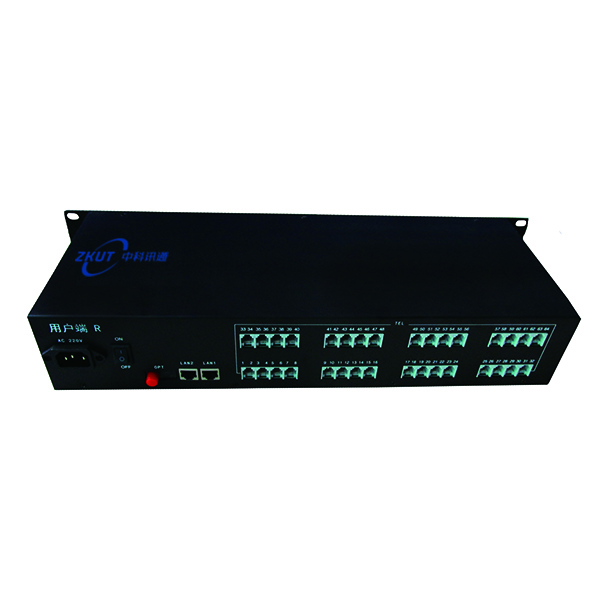

中科讯通ZK-6000T/R-T64E2-S20F 64路电话光端机采用国际最先进的PCM设计方案通话效果可达广播级质量。该系列PCM电话光端机可使用一根光芯同时传输1至64路电话和2路以太网信号，是一种可靠性高、性价比好的远距离光传输设备。

产品参数：

电话

电话通道数     64

FXS:

振铃电压75v

振铃频率25HZ

FXO

二线输入阻抗   600  Ω（摘机）

回损：40db

振铃检测电压：35v

参数：

振铃检测频率：17HZ-60HZ

二线输入阻抗：600  Ω（摘机）

回损：40db

电话接口     RJ11

以太网

速率：10/100BASE-T、

接口类型：RJ45

光接口

类型：FC,ST可选

波长：1310/1550nm

传输介质：单模，多模可选

发射功率：-12dBm-+3dBm

接收灵敏度：-30dBm--20dBm

电源：

发送2A. 5VDC

接收2A.5VDC

平均无无故障时间 ：MTBF  >10万小时

功耗：10w

环境：

操作温度：-20℃to70℃

储存温度：-40℃to85℃

湿    度：0to95%

工作状态指示灯：

从左到右面分别为：电话指示灯.光链路指示灯.电源指示灯

1-64为每路电话指示灯，电话不摘机时灯为灭，电话摘机灯为亮

LINK为光链路指示灯，光纤链路断开时灯熄灭，光纤链路连上时灯亮

PWR为电源指示灯，通电时为亮，不通电时为灭

安装指南：

设备外壳并不防水，设备安装箱应充分考虑防水。

1、防雷，静电与接地：

我们强烈建议设备安装者充分考虑接地的雷击影响，并做好接地与防雷措施，过强的静电会使设备内的光器件与数据芯片损坏，建议对光端机的数据端口进行插拔的时候，请先将光端机的电源断开。

2、光纤与光器件：

光端机的光器机非常脆弱，对光纤进行插拔的时候需尽量小心，应避免对光器件造成永久损坏。需特别注意的是：光端机的光器件所产生的光源对人眼睛会产生永久性的损害，所以切勿用眼睛直视光端机的光器件。如需对光端机的光功率进行检测的时候，请使用光功率计一类的仪表。

3、设备与安装步骤：

◆光纤安装：在确认光纤链路符合安装要求的情况下请将光纤小心的插入光端机的光纤接口。

◆电话安装：电话接口为标准的RJ11接口，电话光端机分局端和用户端，标签纸上有标明局端接程控交换机，用户端接电话机。

◆以太网安装：以太网接口为标准的RJ45接口。
